    مدارهای LED

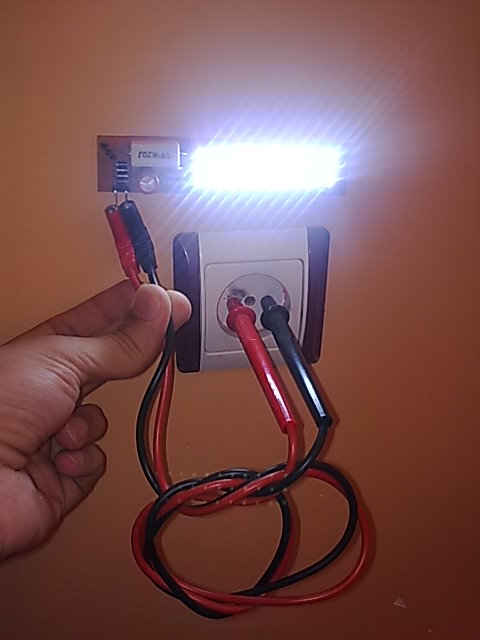

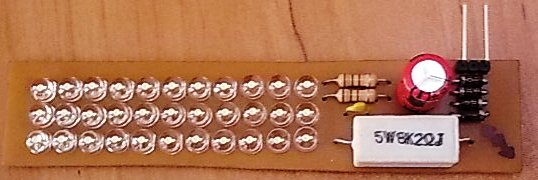

    این پروژکتور کوچک با ۳۳ LED طراحی شده است که جهت تغذیه به برق ۲۲۰ ولت شهر وصل میشود.

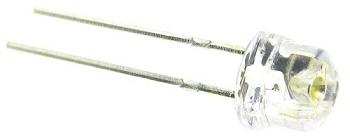

    برای این پروژه بهتر است از ال ای دی ۵ میلی متر سفید شفاف کلاهی استفاده شود.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: chamani..jpg
مشاهده: 102
حجم: 34.8 کیلو بایت



    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 80000.jpg
مشاهده: 67
حجم: 5.1 کیلو بایت
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: chamani.jpg
مشاهده: 73
حجم: 42.3 کیلو بایت

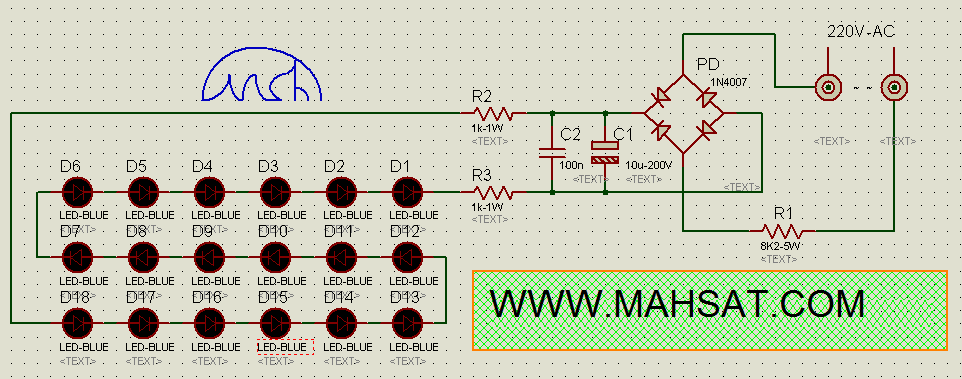

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: SHEMATIC.png
مشاهده: 69
حجم: 23.3 کیلو بایت

    R1= 5.6k - 8.2K (5W)
    R2= 1K (1W)
    R3= 1K (1W)
    D1-D4= LED.HIBERAID
    D34-D38= 1N4007
    C1=10u/200V - 400V
    C2=100N/200V - 400V
    VOLTAJ KARI= 220V-AC


    محتویات فایل دانلود:
    . • شماتیک به صورت عکس

    . • PCB که باید با برنامه XPS Viewer باز شود.

    توجه: به علت جریان کشی دیود ها مقاومت R1 مدار تولید حرارت میکند اما مشکلی پیش نخواهد آورد.
    نکته: بسیار توجه داشته باشید که این مدار با ولتاژ برق شهر کار میکند پس نکات ایمنی را رعایت کنید.
