    تلفن و مراکز تلفنی(کامل ترین مقاله در مورد تلفن در اینترنت به زبان فارسی)

    کامل ترین مقاله در مورد تلفن در اینترنت به زبان فارسی....!!!!!!!!!!
    تاريخچه در سال 1876 الكساندر گراهام بل دستگاه تلفن را كه قادر به ارسال و دريافت اصوات ناشي از صحبت انسان بود اختراعكرد .اين دستگاه ساده شامل فرستنده ( ميكروفن) و گيرنده ( گوشي )بود كه فرستنده آنخيلي خوب كار نمي كرد . ولي در سال 1877 مخترع آمريكائي اديسون با استفاده از خواص كربن فرستنده بهتري ساخت .گيرنده بل همراهبا فرستنده كربني اديسون يك تلفن با كارائي خوب را تشكيل مي داد .
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ph_BgWHT.gif
مشاهده: 32
حجم: 6.4 کیلو بایت


    در مراحل اوليه اختراع تلفن فقط ارتباط بين دو دستگاه برقرار مي شد و با افزايش تعداد تلفن نياز به برقراريارتباط بين دستگاههاي تلفن متعدد احساس گرديد لذا مكان هايي بنام مراكز تلفن ايجاد شد كه به صورت دستي و به وسيله اپراتورها اين ارتباط برقرار مي شد. در مركز تلفن دستي اپراتور بعد از اطلاع از درخواست برقراري ارتباط توسط هر يك از مشتركين تلفن شماره مشترك مقابل را از طرف تلفن كننده پرسيده و ارتباط بين دو مشترك را به وسيله اتصال سيم هاي دو مشترك به همديگر برقرار مي كرد . با افزايش تعداد مشتركين مراكزتلفن امكان برقراري سريع بين مشتركين توسط انسان وجود نداشت . لذا در سال 1886 ميلادي اولين مركز تلفن نيمه خودكار كه هنوز نياز به اپراتوربراي برقراري ارتباط داشت اختراع گرديد و در سال 1889 م اولين مركز تلفن خودكار كه نياز به تلفنچي نداشت توسط آقاي استراگرساخته شد . با سيستم اختراع استراگر مي شد تعداد زيادي مشترك را به يك مركز تلفنوصل كرد و يك مركز بزرگ به وجود آورد . 1. استراگر : در سيستم استراگر عمل سوئچينگ به وسيله سلكتوريا انتخاب كننده انجام مي شد . ساده ترين سلكتور داراي يك محور است كه روي آن يك بازوي اتصال قرار دارد و وقتي كه لازم باشد مي تواند چرخش مكانيكي انجام دهد و چندينكنتاكت روي يك نيم دايره به دور محور قرار دارد . حال تلفن A مي تواند به 10 مشترك ديگر وصل شود . كافي است كه شماره تلفن مورد نظر را انتخاب كند . اگر به جاي وصل كردن كنتاكتهاي سلكتور به ده تلفن آنها را بهده سلكتور ديگر وصل كنيم و كنتاكت هاي آن ده سلكتور را به تلفن هاوصل كنيم مشترك A قادر است به صد تا مشترك وصل شود . در اين حالت براي اينكه مشترك A به يكي از اين صد مشترك وصل شود بايد دو تا سلكتور شروع به حركت بكند . به اين مركز تلفن يك مركز تلفن 2 مرحله اي مي گويند كه مي تواند يكصد تلفن را سوئيچ كرده و به هم وصلنمايد . در يك سيستم پيچيده تر با استفاده از سه مرحله سوئيچينگ يعني يك سلكتور در مرحله اول ده سلكتور در مرحله دوم و صد سلكتور در مرحله سوم مي توان يك مركز تلفن كه هزار دستگاه تلفن به آن وصل شود درست كرد . هم چنين با چهار مرحله سوئيچ كردن مي توان مركز تلفن ده هزار شماره اي داشت .







    . سوئيچ EMD :
    سيستم هاي سوئيچ بعدي كه ساخته شد EMDبود . كنترل اين سوئيچ نيز اتوماتيك است و براي اينكه سلكتورهاي آن فقطدر يك جهت حركتداشته باشند مانند سيستم استراگر از سلكتوربا دو بازو استفاده مي كنيم . به اين ترتيب يك بازو روي شماره مشتركمبدا بوده و با توجه به شماره گرفتهشدهبازوي دوم چرخيده و سلكتورمرحله دوم را انتخاب مي كرد . در سيستم EMS نيز هر سلكتور مدار كنترل اختصاصي خودش را داشت . 3. سوئيچ كراس بار XB ( تقاطع ميله اي ) كنترل اين سوئيچ نيز بهصورت اتوماتيك انجام مي شود و شبيه سوئيچ هاي استراگر مي باشد . اين سوئيچ دستور كار را از يككنترل مركزي مي گيرد . شماره يكمشتركاز تقاطع ميله ها حاصل مي شود . 4. سوئيچ هايي كراس پونيت XP ( تقاطع نقطه اي ) : اين سوئيچنيز كنترل مشترك است . در اينجا از تعدادي رله استفاده مي شود . با گرفتن شماره رله مربوط جذب شده و زنجيره اي از رله ها امكان اتصال دو مشترك را به هم برقرار مي كرد . ايراد اين سوئيچ حجم زياد آن بود . با بسته شدن رله هايي كه در تقاطع مسيرها وجود دارند امكان ارتباطمشتركين با هم ديگر وجود دارد . كه به اينساختار ماتريس رله اي گفته مي شدكه با در كنار هم قرار دادن اينماتريس ها مي توانستند هر تعداد مشترك را سوئيچ كنند . با استفاده از ماتريس هاي كوچكتر به تعداد زياد و اتصال هر ماتريس به ماتريس هايمرحله بعدي مراكز بزرگ ايجاد گرديد كه با استفاده از كنترل متمركز مي شد از تعداد مدارهاي كنترلي كاست . 5. سوئيچ الكترونيك : در دهه شصت ميلادي استفاده از قطعاتالكترونيكي مانند ترانزيستور و ديود براي ساخت بخش سوئيچ مراكز تلفني عملي گرديد و اولين مركز تلفن الكترونيكي شروع به كار نمود و قسمت كنترلي آن به صورتمتمركز بوده و با استفاده از برنامه هايي كه بر روي كامپيوتر ذخيره مي شد مي توانست با شناسايي شماره هاي گرفته شدهتوسط مشترك مدار سوئيچ لازم را براي برقراري ارتباط بين دو مشترك برقرار نمايد . 6.سوئيچ ديجيتال : با پيشرفت در ساخت IC هاي ديجيتالي هم چنين مبدل هاي آنالوگ به ديجيتال ايده استفاده از سوئيچ هاي ديجيتالبه صورت عملي در آمد و به تدريججايگزين ساير سيستم هاي سوئيچ مخابراتي گرديد به طوري كه امروزه در تمامي مراكز تلفن از سوئيچ هاي ديجيتال استفاده مي گردد .

    سوئيچ EMD : اين سوئيچ ها به صورت مجموع براي هر يك يا چند مشترك در فايل هايي قرار مي گرفت . اين سوئيچ ها كه از 1 تا صفر تقسيم بندي شده و هر قسمت نيز به 10 قسمت تقسيم بندي شده است . وقتي كه مشترك A گوشي را بر مي دارد جرياني در خط مشترك A قرار مي گيردو سوئيچاوليه گوشي برداري را تشخيصمي دهد . با جريان مشترك A سيم پيچروي سوئيچ اول باعث حركت يك بازوي چهار شاخه مي شوددو شاخه از آنها براي اتصال دو مشترك B,Aمي باشد . از دو بازوي ديگر براي ارسال زنگ و ديگري براي كنتور مي باشد ، حال اگر فرض كنيم تلفن يك مركز 4 شماره اي مي باشد با گرفتن اولين شماره سوئيچاوليه شماره را مي گيرد . با دومين شماره سوئيچدوم به كارمي افتد ، با گرفتن شماره سوم سوئيچسوم به كار مي افتد .اگر خط آزاديبيابد اتصال مي دهد و دوباره سر جاي اوليه يعني حالت صفر بر مي گردد . حال شماره چهارم از طرف مشترك A گرفته مي شود دوباره سوئيچسوم به حركت مي افتد و شماره آخر را مي گيرد و اگر مشترك B اشغال نباشد زنگ را به B و شبه زنگ را به A مي فرستد و با برداشتن گوشي B ارتباط كامل مي شود . با شروع ارتباط شاخه كنتور به افزودن كنتور در دستگاههاي شمارنده مكانيكي يا الكترونيكي مي كند . در سيستم EMD نحوه ارتباط بين دو مشترككاملا براي ناظر مشخص است يعني مانند يك معما يا بازي مي شود با يافتنسرنخ به طور كامل مي توان مسير طي شده را مشاهدهكرد . اين نوع سيستم به خاطر وجود سوئيچ هاي نسبتا حجيم ،بسيار بزرگ و گسترده است ،براي مثال براي ده هزار شماره يك سالنبسيار بزرگ لازم است . همچنين به خاطردستگاههاي مكانيكي ، بسيار پر سر و صدا مي باشد . سيستم ارسال زنگ و تن هاي مختلف در سوئيچ EMD بسيار جالب و ساده مي باشد به اين صورت كه يك يا دو دستگاه توليد زنگ وجود دارد . اين دستگاه ها شبيه الكتروموتور مي باشند و فقط يك نوع بوق توليد مي كنند اما در قسمت انتهايي دستگاه يك سري رله و چرخ دنده هاي متفاوتبا برآمدگي هاي گوناگون وجود دارد . نحوه كار به اين ترتيب است كه يكي از بازوهاي گفته شده در سوئيچEMD به اين قسمت وصلمي گرد . وقتي نياز به ارسال صداي زنگ به مشترك باشدبا تشخيص مدار كنترل رله مربوطه به خط وصل مي گردد . وقتي چرخ دنده به كار مي افتد . بر اساس برآمدگي هاي روي چرخ ها رله ها به كار مي افتند و بوق ممتد را قطع و وصل مي كنند . اينقطع و وصلبوق صداي زنگ،شبه زنگ، بوق اشغال و ... را توليد مي كند .








    سالن دستگاه سالن دستگاه يا همان مراكز تلفن ديجيتال مي باشد و از دو بخش عمده سخت افزاري و نرم افزاري تشكيل شده است . قسمت سخت افزاري مركز تلفن ديجيتال از بخشهاي مختلف 1.بخش accessيا دسترسي كه شاملتماس تجهيزاتمربوط به اتصال مشتركينبه سوئيچ ها و همچنين واسطه هاي لازم جهت اتصال سوئيچ به سيستمهاي انتقالجهت ارتباط با سايرسوئيچ هاي موجود در شبكه مي باشد . 2.بخش سوئيچ : اين بخش مسئوليت سوئيچينگ و برقراري ارتباط بين كانالهاي مختلف تلفن را از روي مسيرهايي كه از بخش access به آن وصل مي شود امكان پذير مي سازد . 3.بخش كنترلي :اين بخش به عنوان پروسسور اصلي يك مركزتلفن تمامي بخش هاي مركزي را كنترل مي نمايد و با پردازش مكالمه امكان برقراري ارتباط را فراهم مي كند . 4.بخش operation and maintenace : اين بخشامكان ارتباط كاربر يا اپراتور با سيستم سوئيچ را امكان پذير مي كند ،تا بتواند با انجام تعاريف نرم افزاري وضعيت سوئيچ را بررسي كند و اطلاعات لازم از كاركرد سيستم را تهيه نمايد . بخش access در سالن دستگاه در فايل هايي كه يونيت ناميده مي شوند قرار گرفته اند ، هر يونيت كه به صورت DLU10 , 20 , … شماره گذاري شده اند شامل 10 رديف مي باشند هر رديفرا يك شلف مي گويند . هر شلفشامل 16 مدار الكترونيكي مي باشد ، اين كارت ها را كارت مشترك مي گويند . درهر شلفدو كارت تغذيه براي اعمال ولتاژو جريان راه اندازكارت ها وجود دارد كه عموما در منتهي اليه هر شلفدر دو طرف نصب مي گردند . برايتقريبا هر دو شلف نيز دو كارت مخصوص وجود دارد كه در يكي از شلفقرار داده مي شوند اين كارتها به عنوان ذخيره اوليه اطلاعات هستند و برخيپيغامهاي اوليه و اخطارها را اعلام مي كنند . يك كارت مشتركشامل 16 مدار LC مي باشد كه روي يك بردساخته مي شوند و كارت مشترك ناميده مي شوند . مدار LC امكان اتصال مشترك به مركز را فراهم مي كنند و وظايف زير را بر عهده دارند . 1.اعمال ولتاژ باتري روي خط مشترك كه اين ولتاژ بسته به نوع سوئيچ بين منفي 48 يا 60 ولت مي باشد . 2.over voltage protection ( محافظت در مقابلولتاژ زياد ) : در داخل مدار Lc روي خط مشتركيك سري فيوز جهت حفاظت مركز از ولتاژو جريان اضافي كه ممكن است روي سيم هاي تلفن قرار گيرد وجود دارد . 3.اعمال زنگيا Ringing :زنگ از طريق مدار مشترك به وسيله يك سريرله روي خطوط تلفن قرار داده مي شود . 4.supervision and DC signaling : نظارت بر رويخطوط تلفن و تشخيص گوشي گذاري (on – Hook) و گوشي برداري (Off – Hook) توسط مشترك . 5.Coding : سيگنالهاي رسيده از خطوط تلفن به صورت آنالوگ مي باشند كه مدار LCبايد آنها را به ديجيتال تبديل نمايد . 6.Hybrid : براي جداسازي و ادغام مسير رفت و برگشت اطلاعات ديجيتالمشتركين 7.Testing مدارات مشتركين از طريق دو سري خطوطبه نام خطوط صحبت Speech Buss , و خطوط كنترل به واحدهاي متمركز كننده وصل مي شود . واحد متمركز كننده وظيفه اختصاص كانال ارتباطي به مدارهاي LC و همچنين نظارت بر وضعيت كانال ها و ارسال تن هاي بوق آزاد – اشغال و .. به طرف مشترك ، mux / Dmux كردنكانال هاي ارتباطيبه طرف مدار Lc را دارد .


    واحد كنترلي : واحد كنترلي در واقع يك ميكروپروسسور جهت كنترل مدارات مشتركين و همچنين انجام عمل پردازشمكالمه مي باشد . واحد كنترلي ضمن نظارت بر مدارات Lc ،گوشي برداري توسط هر مشترك را دريافت و با ارسال زمان به واحد متمركز كننده در صورت وجود كانال بوق آزاد به طرف مشترك ارسال مي كند و با گرفتن شماره با دريافت اولين شماره ضمن قطع بوق آزاد شماره را دريافت وبعد از ذخيره به بخشكنترلارسال مي كند بعد از تحليل ، مسير برقرار و با شروع مكالمه زمانمكالمه محاسبه مي شود . واحدهاي كنترل و متمركز كننده در سالن دستگاه در يونيت CPU قرار دارند ، يونيت CPU موجود در مركز به عنوان Data base عمل مي كند . اينيونيت حاوي cpu- تعدادي هارد ديسك و CD ROM مخصوص مي باشد . در اين يونيتاعمالي از قبيل ثبت تمام اعمال و كارهاي خروجي از هر شماره مشترك ، ثبت كنتورها ، ثبت تمام اخطاها ، ثبت اعمال انجامگرفته بر روي شماره مشترك از قبيلبلوكه شدن ؛ قطعيك طرفه ، تمام اشكالات موجود در خط و ... صورت مي گيرد واحدهاي كنترلي و يا همان مدارات كنترلي وظيفه پردازش اطلاعات و سيگنالينگ ورودي به سيستمجهت برقراري يا قطع ارتباط را بر عهده دارند . اين مداراتبه دو نوع مورد استفادهقرار مي گيرند : 1. كنترل متمركز 2. كنترل گسترده در كنترل متمركز يكسيستم پروسسوري قدرتمند مركزي وجود دارد و تمام برنامه ها و منابع را در اختيار دارد و ساير پروسسور به آن متصل اند .در سيستم كنترل گسترده هر بخش شامل واحدهاي كنترل مربوط به خود است اين واحدها به طور همزمان به تمامي برنامه ها ومنابع دسترسي دارند . واحد كنترل به خاطر اهميتي كه در سيستم هايمخابراتي دارند به صورت ( دوبله )مورد استفاده قرار مي گيرند براي اين كه دو واحد كنترلي بتوانند به صورت هم زمان كار بكنند بايد به روشي اين كار انجام شود كه هر كدام بتوانند به تنهاييكنترل تمامي سيستم را در صورتبروز خرابي بر عهده بگيرند بدون اينكهوقفه اي در عملكرد كلي سيستماتفاق بيتفد . روش هاي بكارگيري سيستم هاي كنترل Dual : 1.كنترل Active / standby : در اين روش اگر پروسسور اكتيو در بين برنامه خراب يا خاموش شود پروسسور Standbyاز ابتداي برنامه شروع به اجرا مي كند . 2.كنترل Active / Hot standby : در اين روش براي اين كه برنامه دچار وقفه نشوددر صورت از كار افتادنپروسسور Active پروسسور Standby برنامه را ازنقطه اي كه متوقف شده است ادامه مي دهد . 3.كنترل Load sharing : در اين حالت پروسسور ها به صورت همزمان با هم كار مي كنند و بار بين آنها تقسيم شده استو در صورت خرابي سريز كارها روي بقيه مي افتد . 4.كنترل Spare : در اين حالت يك پروسسوراضافي Spare كه قرار دارد كه اگر يكي از پروسسورها از مدار خارج شود اين پروسسور بار آن را مي گيرد . سيگنالينگ : سيگنالينگمبادله اطلاعات بين بخش هاي مختلف يك شبكه ارتباطي است و تجهيزات مخابراتي را قادر به ارتباط مي كند و انواع مخلتلفي دارد . 1. سيگنالينگخط مشترك : به عنوان سيگنالينگ پايه (Basicsignaling) در نظر گرفته مي شود و شامل عمليات ابتدائيسيگنال بين مشتركو مركز محلي مي باشد . سيگنال هاي خط : خطوط مشتركينمستقل از نوع سيستم مركز تلفنو نوع شبكه هاي مخابراتيبوده و شامل سيگنال هاي زير مي باشد : 1.سيگنال تصرف (seizur) كه با برداشتن گوشي تلفنبيانگر شروع مكالمه است . 2.اطلاعات آدرس شماره گيري ، كه شامل آدرس شماره هايگرفتهشده مي باشد . 3.سيگنالهاي قطع رفت و برگشت :با گذاشتن گوشي تلفن هر دو طرف مكالمه ارسالمي گردد و ختم مكالمه مي باشد . سيگنالينگبينمراكز : عبارت است از سيگنالهايي كه بين دو مركز فرستاده و دريافت مي شود و شامل اطلاعات ارسالي دردو جهت رفت و برگشت مي باشد و به دو نوع كانال مرتبط و كانال مشترك تقسيم مي شوند . كانال مرتبط نوعي از سيگنالينگ مي باشد كه كليه سيگنالهايروي كانالي كه ترافيك تلفني را وصل مي كند ارسال و دريافت مي شوندو دائما در كانالي مرتبطو وابسته به آن انتقال مي يابند . در واقع ترافيك سيگنالينگ و صوت از يك مدار عبور مي كنند در سيگنالينگ كانالمشترك كليه سيگنالهاي روي كانال جدا از كانالحمل ترافيك تلفني ارسال و دريافت مي شوند .

    سيگنالهاي caller – ID : اين سيگنال بين زنگ اول و دوم به صورت مدولاسيون fsk يا DTMF از طرف مركز مقصد به سمت گوشيمشترك B ارسال مي شودو گوشي تلفن بعد ازدريافت شمارهآشكار كرده و به نمايش در مي آورد . البته fsk بيشتر در تجهيزاتEWSD زيمنس آلمان به كار برده شده است و در تجهيزات كره اي CARIN مدولاسيون DTMF يا (Clip) به كار بردهشده است . شبكه شهري : عبارت از محيطي كه به واسطه آن مشتركين شبكه علاوهبر امكان برقراري ارتباط بايكديگر مي توانند جهت برقراري ارتباط با مشتركينساير شهر و كشورها نيز دسترسيداشته باشند . Line : خطوط ارتباطي مشتركين هرمركز يا مركز مربوطه را line مي گويند و به اقسام زير مي باشند : الف-خطوط مشتركين معمولي ordinary subscriber line ب- خطوط مشتركين تلفن همگاني coin Box line ج- خطوط مشتركين مراكز داخلي PABX / PBX / line د- خطوط خدمات Special service line ه- خطوط مشتركينsubscriber line ISDN ترانك : Trunk خطوطارتباطي بين مراكز را ترانك مي گويندو بر حسب كانال بيان مي گردد ترانك ها بر حسب نوع بكارگيري به صورت ورودي به مركز (IC) ، خروجي از مركز (OG) و يا دو طرفه (BW) تعريف مي شوند . شبكه هاي مخابراتياز نقطه نظرمراتبدسترسي به سه سطحتقسيم مي شوند . 1.شبكه هاي بين المللي : شبكه اي كه امكان برقراري ارتباطات بين مشتركين كشورهايمختلف را مهيا مي سازد و مراكز موجود در اين شبكه به ISC معروفند . 2.شبكه هاي بين شهري در شبكه اي كه امكان برقراري ارتباط بين مشتركين شهرهاي مختلف را مهيا مي كند و داراي سه نوع مختلفPC , SC , TX مي باشد . 3.شبكه هاي شهري :شبكه اي با امكان برقراري ارتباطات بين يك شهر مي باشند ، مراكز اين شبكه به قرار زير است : A – مراكز شهري يا محلي : شبكه اي كه Lx نام دارد و داراي مشترك مي باشد . B – مركز ترانزيت :مركزي به نام TX معروفند و فاقد مشترك هستند و در شبكه هاي پر ظرفيت كاربرد دارد . C – مراكز شهري ترانزيت : مركزي است كه به نام LTX معروفندوضمن داشتن مشترک نظیر مراکز LX ترانزیت TX را نیز دارند و به منظور اقتصادی با صرفه هستند.

    نرم افزار مركزمخابرات ديجيتال همانطور كه گفته شد براي ارتباط با سخت افزار و مدارات مركز ديجيتال اپراتور از طريقيك سيستم نرم افزاريبا دستگاه ارتباط برقرار مي كند . در اين بخشبه ارائه و توضيح در مورد برخي دستوراتي كه بيشترين كاربرد را دارند مي پردازيم . (DISPSUB )Display subscriber اين دستور اطلاعاتي را از قبيل زير نمايش مي دهد : -فقط يك مشترك -يك رنج يا گروه از مشتركين -تمام مشتركين موجود در يك ناحيه بعد از اجراي اين دستور يك نمايش از وضعيت و مشخصات شماره مشتركي داده شده بدست مي آيد . LAC : local area code DN : Directory number Format typecat (category) BLK : Blokingadministrative Stat subADMINIST vative Stat sub(display statussubscriber)فرمان: اين فرماننمايش اطلاعات لحظه اي را بر عهده دارد . البته به طور جداگانه برايهر خطاينفرمان براي همه مشتركين قابل اجرا است . مشخصاتي كه با اين فرمان بدست مي آيند عبارتند از : LACDNDN statCATSORT اين فرمان مشخصات فيزيكي از طريق سخت افزاري را مشخص مي كند . فرمان : testSUBDN : اين فرمان تمام خطوط ديجيتال و آنالوگ موجود در DLU را تست مي كند . اين فرمان به دو صورت زير مورد انجام دارد : Test sub DN , testsubLC اين فرمان براي نمايش مشخصات فيزيكياز طريق خطوط ارتباطي كاربرد دارد . فرمان :DISP MET اين فرمان براي نمايش وضعيت كنتور مشترك را نمايش مي دهد . اين فرمان به صورت زير اجرا مي شود : Disp met type = met sub , DN = با اجراي فرمان فوق دو نوع كنتور به صورت CNTER2 , CNTR1 را نمايش مي دهد ،كه CNTR1 كنتور شهري و بعدي براي نمايش كنتور كل مي باشد . فرمان STAT TRUNK اين فرمان مشخص كننده نوع TRUNK مي باشد اين فرمانبه صورت زير اجرا مي شود : STAT TRUNK : TGNO = VCS1 = 1 and 60 فرمان بالا (TRUNK group) را از شماره 1 تا 60 مشخص مي كند . فرمان Disp DLU PORT اين فرمان كل شماره هاي موجود در يك كارت مشترك را نمايش مي دهد . فرمانبالا به صورت زير اجرا مي شود : Disp DLU port : EQN = 10-0-1-X عدد 10 نشان دهنده شماره DLU ، عدد صفر نمايش دهنده Shelf و عدد 1معلومكننده كارت مورد نظر و اعداد 0 تا 15 نمايش دهنده مشتركين است . سالن MDF سالن MDF رابط بين كافوها و سيم كشي خارجي با سالندستگاه مي باشد . سالن MDF شامل يك سازهفلزي شامل رديف ها و طبقات مي باشد كه شماره گذاري شده اند . در يك سمت سازه فلزي به تعداد شماره تلفن هائي كه مركز ساپورت مي كند نوعي كليديا اتصالي مخصوص وجود دارد . بر روي هر صفحه كليد شماره آنها نوشته شده است كه نشان دهنده شماره تلفن ارائهشده به مشترك است يعني همان تلفن كه مشترك از آن استفاده مي كند در سمت ديگر سازه كليدها يا اتصالي هائي شبيه قسمت اول وجود دارد كه البته شمارهندارند . به تمام صفحات كليد يا اتصالي موجود ار طرفسالن دستگاه تعدادي كابل مخصوص كه با رنگ هاي آن شناخته مي شوند وصل است و رابطه بين سالن دستگاه با مركز MDF رابرقرار مي كند . نحوه كار درسالن MDFبه اين صورت است كه بر اساس ليست ارائه شده از طرف بخش واگذاري خطوط ، مسيرهاي ارتباطي هر شماره تلفن بر اساس شماره مشترك و بوخت ارائه شده يك رانژه كشيده مي شود . اصطلاح رانژهعبارت است از سيمي كه از صفحهكليد شماره مشتركبه پشت سازه فلزي كشيده مي شود و بر اساس رديف و طبقه و شماره اتصالي بوخت وصل مي شود بعد از وصل سيم در صورتباز شدن شماره از طرف سالن دستگاه خط مشترك مورد نظرقابل استفادهاست . براي هر شماره تلفن دو رشته سيم با رنگ هاي سياه و سفيد كه منحصرا به همان شماره وصل استاختصاص مي يابد . سيستمآلارمو نمايش دهنده خرابي مراكزديجيتال همانطور كه انتظار مي رود ممكن است در سيستم هاي مخابراتي خرابي يا مشكلي پيش بيايد و براي آنكه اين مشكل حاد نشود بايد به موقع رفع گردد . به همين خاطربراي سيستم مخابراتي پك نرم افزار آلام و اطلاعخرابي ساخته شده است . ايننرم افزار با نام لاتينsystem status display يا به طور مخفف sysd شناخته مي شوداين نرم افزارپس از نصب بر روي كامپيوتر صفحه اي باز مي كند كه داراي تعدادي گزينه مي باشدهر گزينه يا بخش شامل آلارم هايمربوط به موارد زير مي باشد : 1. line / trunk Group (LTG) : اين قسمت اخطارهاي مربوط به خطوط انتقال و ترانك ها را نمايش مي دهد . در اين بخشگزينه هايي از قبيل : serviceAlarm , external equipment , LTG و ... وجود دارداين قسمت اگر يك كارتمشتركبه درستي در مكان خود قرار نگرفته باشد يا خارج شده باشد آلارمرا نمايش مي دهد . آلارم چراغ LTG نيز زمانيكه مربوط به قطعي سيم ها يا خطوط باشد به كارمي افتد . 2. swiching network (SN) همانطور كه از نام بخشSN معلوم است مربوط به سيستمسوئيچينگ مي باشد كه اگر اشكال يا خطائي در سيستم به وجودبيايد نمايش داده مي شود . 3. Extrernal Alarms : اين قسمت شامل آلارم هائي است كه از خارج به دستگاه يا سيستم اعمال مي شود . اين قبيل آلارم ها زماني اعلام مي شود كه اشكالي در بخش منبعتغذيه DC يامنبعتغذيه اصلي ، سيستم تهويه و پكيج ، و يا وقوع آتش ، به وجود بيايد . 4. (CP) Coordination processor : در قسمتCP مقدار ارلانگ سيستم نمايش داده مي شود كه به درصد مي باشد . همچنين قسمت هاي central unit , clock و نيز در آن وجود دارد . 5. system panel (syp) : در بخشسيستم به پانل گ آلارم مربوط به Syp وجود دارد و دو كليد براي كل برنامهنصب شده است كه شامل كليدهاي up date , accept مي باشد وقتي كليد update زده مي شود كل سيستم دوباره چك مي شود .و اگر آلارميوجود داشته باشد كه احتمالابه خاطر برخي علل در برنامه نمايش داده نشده است نشان داده مي شود .

    روش تبديل به ديجيتال :
    در سيستم هاي مخابراتي بايد اطلاعات همانگونه كه از مبدا فرستاده ميشوددر مقصد نيز بازيابي شود .
    براي ارسال چندين كانال تلفني از روشهاي مختلف كه به تمام مدولاسيون خوانده ميشود ( Modulation) خوانده ميشود استفاده مي گردد .
    مالتي پلكس تقسيم مكانيSDM = Space Division Multiplex
    مالتي پلكس تقسيم فركانس FDM= FreqencyDivisionMultiplex
    مالتي پلكس تقسيم زمان TDM = Time Division Multiplex
    مالتي پلكس دامنه PAM = Pulse Amplitude Modulation
    مدولاسيون كد PCM = Pulse Code Modulation
    در شروع ارتباطات تلفني ، مسير ارتباطي انفرادي و اختصاصي بود . به اين صورت كه به ازاي هر ارتباط تلفني يك زوج سيم مجزا به كار مي رفت . به اين روش مالتي پلكس تقسيم مكاني SDM گفته مي شود . انبوهي از سيم ها در كنار يكديگر قرار ميگرفتند و به علت اينكه قسمت اعظم سرمايه گذاري در شبكه خطوط مي باشد تلاش گرديد كه از يك خط براي انتقال چند كانال در مسير هاي طولاني استفاده گردد .
    اين تلاش منجر به پيدايش روش مالتي پلكس تقسيم فركانس ياFDM گرديد كه عبارت از تقسيم باند پهن فركانس به باندهاي فركانس فرعي مي باشد . هر باند فرعي داراي يك سيگنال كارير ( carrier )سينوسي است كه با يك سيگنال تلفني مدوله مي شود .بعد از ارسال اينسيگنال در گيرنده عمل دمدولاسيون انجام شده و سيگنال تلفن به وسيله فيلتر هاي دقيق از سيگنال كارير جدا مي گردد. در اين روش پهناي باند را 60 تا 108كيلو هرتز در نظر گرفته و آنرا به 12 قسمت4 كيلو هرتزي تقسيم ميكنند.
    به ازاي هر 4 كيلو هرتز يك ارتباط يعني كلا 12 ارتباط را ميتوان روي يك خط ارسال كرد . در اين روش چون فيلترهاي بسيار دقيقي براي بيرون كشيدن پهناي باند هر مشترك لازم است روش خوبي نيست .
    اما روش ديگر كه براي استفاده چند گانه از يك خط استفاده مي شودمالتي پلكس تقسيم زماني TDM مي باشد .
    در اين روش از تقسيم زمان به زمان هاي مجزا روي هر مسير استفاده ميگردد .به اين شكل كه در هر 125 ميكرو ثانيه 32 كانال ايجاد ميگردد . هريك از كانال ها از نظر باند صوتي4 KHZاست . يك كانال در هر كدام از پريود ها ي متوالي مختص يك سيگنال تلفني است . بنابراين بطور همزمان ميتوان چندين سيگنال تلفني را ارسال كرد . اساس TDM بر پايه اين تئوري است كه براي انتقال سيگنال هاي تلفني ارسال كامل شكل موج لازم نيست وكافي است كه از موج در فواصل زماني نمونه برداري شده و اين نمونه ها ارسال گردند. وقتي از شكل موج نمونه برداري مي شود اين تغيير شكل را به عنوان مدولاسيون دامنه پالس PAM ميگويند.
    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 1.GIF
مشاهده: 33
حجم: 6.6 کیلو بایت


    پوش سيگنال هاي PAM نشان دهنده همان شكل موج اصلي است . فاصله بيننمونه برداري ها نسبتا طولاني است . از اين فاصله ها ميتوان براي ارسال سيگنالهاي PAM ديگر موجها استفاده كرد . وقتي پالسهاي چند سيگنال PAM تركيب ميشوند يك مالتي پلكس PAM را تشكيل ميدهند .اگر نمونه هاي شكل موج يعني پالس ها با دامنه هاي مختلف به كدهاي باينري تبديل شمند به صورتيكه هر دامنه با كد جداگانه مشخص گردد از واژه PCM استفاده مي شود .






    اصول PCM

    1- نمونه برداري : حداقل ميزان يا تعداد نمونه هاي لازم از يك سيگنال آنالوگ كه اطلاعاتاوليه آن سيگنال حفظ شود را فركانس نمونه برداري مشخص ميكند .اين فركانس بايد بيش از دو برابر بالاترين فركانس سيگنال آنالوگ باشد .فركانس سيگنال Fa > Fs فركانس نمونه برداري

    با توجه به اينكه فركانس سيگنالهاي ناشي از صوت انسان بين 3400-300هرتزمي باشد فركانس نمونه برداري را 8000 HZ در نظر مي گيرند .يعني از سيگنالالكتريكي ناشي از صوت 800 بار در ثانيه نمونه برداري مي شود .
    فاصله زماني بين دو نمونه متوالي از يك سيگنال بوسيله رابطه زير محاسبه ميشود :
    Ta = 1/Fs = 1/8000 =125 msec

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 2.GIF
مشاهده: 36
حجم: 4.9 کیلو بایت

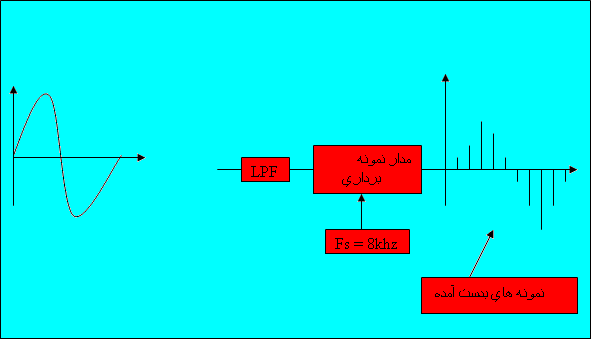

    در شكل بالا چگونگي انتقال سيگنال تلفني از طريق يك فيلتر پايين گذر به يك سوئيچ الكترونيكي ( مدار نمونه برداري ) نشان داده شده است كه فيلتر پايين گذر باند فركانسي را به4 كيلوهرتز محدود مي سازد . بطوريكه فركانسهاي بالاتر از فركانس نمونه برداري را حذف ميكند .مدار نمونه بردار با فركانس 8 كيلو هرتز از سيگنال تلفني در هر125 ميلي ثانيه نمونه برداري مي كند . بنابراين خروجي حاصل از نمونه بردار يكسري PAM مي باشد .

    2- كوانتيزه كردن : سيگنال هاي تلفني PAM هنوز به صورت آنالوگ مي باشند . چون ارسال نمونه ها به طريقديجيتال ساده تر مي باشد . در اولين مرحله بايد سيگنال هاي PAM كه داراي مقادير اعشاري ميباشندبه اعداد صحيح تبديل كرد كه اين عمل بوسيله فواصل كوانتيزه انجام مي پذيرد . اصول كوانتيزاسيون در شكل نشان داده شده است .


    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: untitled1.JPG
مشاهده: 34
حجم: 16.7 کیلو بایت

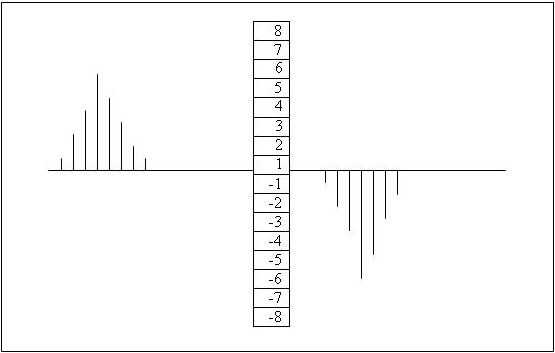

    تعداد 16 فاصله كوانتيزه در شكل ديده ميشود . اين فاصله ها در محدوده +1 تا +8و در محدوده منفي -1 تا-8تقسيم شده است و براي هر نمونه مقادير كوانتيزه مناسبي انتخاب شده است .

    مرزهاي تصميم گيري حد فاصل بين مرز هاي مجاور را مشخص ميكند . بنابراين در جهت ارسال مقاديرآنالوگ متعددي در يك فصله كوانتيزه قرار مي گيرد . در جهت در يافت يك مقدارثابتآنالوگبرايهر سيگنالكه برابر با نقطه ميانيفاصله كوانتيزه است بدست مي آيد . اين عمل باعث مي شود تفاوت هاي بين نمونه سيگنال هاي تلفني اوليه در جهت ارسال و مقادير بازيابي شده در طرف دريافت بوجود بيايد .به طوري كه اين اختلاف مي تواندتا نصف يك فاصله كوانتيزه باشد . اين خطا به صورت نويزكه منطبق بر سيگنالاصلي است ظاهر مي شود . اين خطاهاي كوانتيزاسيون را ميتوان با افزايش تعداد فواصل كوانتيزه كمتر كرد .

    اگر فواصل كوانتيزاسيون براي تمامي رنج هاي دامنه يكسان باشد ، در سيگنال هاي با دامنه كوچكتر خطاهاي بزرگتري بوجود مي آيد كه اين خطا ها ميتواند به اندازه سيگنالهاي ورودي باشد .در نتيجه نسبت سيگنال به نويز كوانتيزاسيون آنقدر بزرگ نخواهد بودبه همين دليل عملا از 256 فاصله كوانتيزه نامساوي استفاده مي شود .

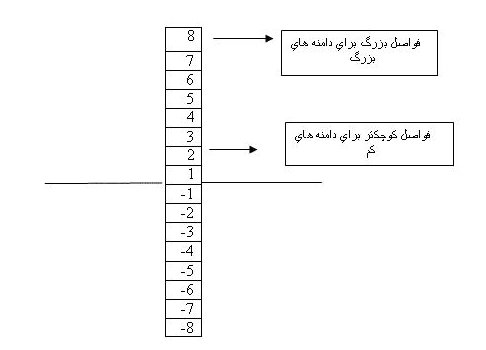

    در كوانتيزه غير يكنواخت فواصل كوانتيزه كوچكتر براي سيگنالهاي با دامنه كم و فواصل كوانتيزه بزرگتر براي سيگنال با دامنه بيشتر به كار مي رود . بنابراين نسبت سيگنال ورودي به خطاي كوانتيزه تقريبا براي تمامي دامنه هاي يكسان خواهد بود .

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: untitled21.JPG
مشاهده: 31
حجم: 15.8 کیلو بایت
    1-كد بندي : سيگنال هاي PCM از كد نمودن فواصل يا step هاي كوانتيزه شده بدست مي آيد . فواصل مثبت را از يك تا 128 و فواصل كوانتيزه منفي را از -1 تا – 128 نشان داده مي شود .كد كننده الكتريكي به هريك از step ها يك كد هشت بيتي اختصاص مي دهد .


    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 3.GIF
مشاهده: 32
حجم: 5.4 کیلو بایت

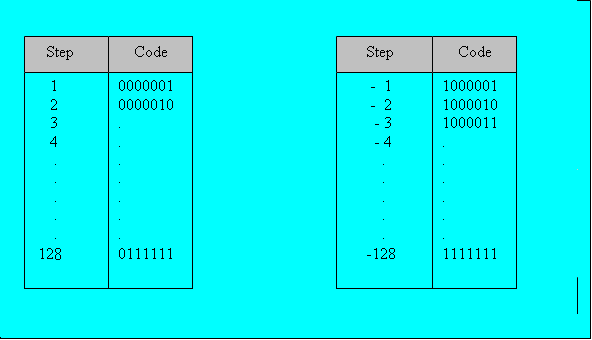

    يك كد باينري 8 رقمي براي نشان دادن هر يك از 128 فاصله كوانتيزه مثبت يا منفي از مجموع 2^8= 256
    فاصله اختصاص يافته است . پس هر كلمه PCM داراي 8 بيت است . بيت اولتمامي كلمات PCM به كار رفته در فواصل كوانتيزه منفي يك بوده و در فواصل مثبت صفر مي باشد .

    4- Multiplexing( تركيب كردن ) :

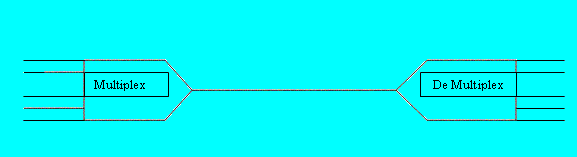

    كلمات PCM هشت بيتي چند سيگنال تلفني مي توانند متواليا و در سيگنال هاي تكرار شونده كلمات PCM چندين سيگنال تلفني در يك رديف يكي بعد از ديگري قرار مي گيرند .اين عمل را مالتي پلكس زمانيTDMمي گويند . پروسه هائي كه در مالتي پلكس به كار ميروند كلا الكترونيكي مي باشند .

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: 4.GIF
مشاهده: 32
حجم: 3.0 کیلو بایت


    فاصله زماني لازم جهت ارسال يك كلمه PCM را يك time slat ( شيار زماني ) مي گويند . يك زنجيرهاز كلماتPCM را يك فريم مي گويند.

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: untitled31.JPG
مشاهده: 31
حجم: 4.9 کیلو بایت


    تبديل ديجيتال به آنالوگ :
    1- تفكيك كردن ( depultiplexing ) : در سمت دريافت به هنگام رسيدنهر time slat از يك فريم آنرا روي خروجي مربوط به خودش ارسال مي كند .
    2- decoding ( دي كد كردن ) : بعد از ارسال هر كلمه هشت بيتي PCM به خروجي خودش مبدل digital/analog به هر كلمه PCM يك دامنه اختصاص مي دهد كه مقدار آن برابر وسط فاصله كوانتيزه مي باشد .به اين ترتيب كلمات PCM به ترتيب دريافت شده و به سيگنال هاي PCM تبديل مي شوند . سر انجام اين سيگنال هاي PAM پس از عبور از يك فيلتر پايين گذر به سيگنالهاي آنالوگ تلفني اوليه تبديل ميگردند.


    سيگنال تنظيم فريم :
    براي جدا سازي فريم ها از يكديگر كه به صورت پشت سر همارسال مي شوند در time slat شماره صفر يككلمه منحصر به فرد قرار داده مي شود تاگيرنده با در يافت آن ابتداي هر فريم را تشخيص دهد و از تداخل فريم ها در يكديگر جلوگيري نمايند.

    0
    Frame 1
    0
    Frame2
    0
    Frame 3
    .

    هرکجا محرم شدی چشم از خیانت باز دار
    ای بسا محرم که بایک نقطه مجرم میشود

  2. #2
    تاریخ عضویت
    2012/12/01
    محل سکونت
    اصفهان
    نوشته ها
    388
    124
    مدیر کل سایت
    شارژينگ
    محاسبه هزينه مكالمه هر مشترك يكي از وظايف اصلي مراكز تلفن مي باشد و هر شركت مخابراتي با توجه به نوع ارائه سرويس هاي مخابراتي از مشتركين خود هزينه در يافت مي كند. محاسبه هزينه بر اساس قوانين هر شركت و نوع شبكه آن به متغييرهاي زمان ، فاصله ، نوع خدمات بستگي دارد . در طرح نرخ گذاري و تعرفه بندي خدمات مخابراتي براي ارتباطات شهري ، بين شهري ،سيار و بين المللي با توجه به قوانين وضع شده هر كشور به طور كلي به سه دسته تقسيم ميشود . 1.نرخ ثابتFlatRate 2.نرخ هر مكالمه Per Call Rate 3.نرخ شمارش بر اساس زمان و منطقه Time-Zone-Metering
    Tarif-night Tarif-day Zone Distance
    20 sec 20 sec 15 sec 15 sec 10 sec 7.5 sec 6 sec 20 sec 12 sec 10 sec 7.5 sec 5 sec 3.5 sec 3 sec 1 2 3 4 12 13 14 0-50km 51-100km 101-200km 201-400km 401-700km 701-1000km Over 1000km
    در ايران از روش سوم استفاده مي شود به اين ترتيب از مبدا هر شهر ( يعني PC ) كشور را به ناحيه هاي مختلف بر اساس فاصله مطابق جدول بالا تقسيم مي كنند . آنگاه مشخص مي شود كه چه كدهائي داخل هر zone قرار مي گيرد . يعني يك جدول مشخص ميكند كه هر شهر داخل چه zone قرار دارد بنابر اين از رويzone مربوطه شارژينگ برايمكالمه محاسبه مي شود . مثلا براي شهر اروميه zone تعدادي از كد ها در جدول زير مشخص شده است .


    Zone Code
    1
    2
    3
    4
    12
    13
    14
    0461
    0411
    0811
    021
    0311
    0711
    0511

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: tele.JPG
مشاهده: 35
حجم: 9.5 کیلو بایت




    هر مشترك در مركز تلفن خودش داراي يك شماره اختصاصي و هم چنين چندين كنتور اختصاص مي باشد ، به اين ترتيب كه هر مشترك در حين انجام هر مكالمه با توجه به شماره مقصدي كه با آن در حال مكالمه مي باشد از روي كد گرفته شدهشارژينگ دريافت كرده و در كنتورهاي مربوط به آن ثبت مي گردد .
    Counter 2 Counter 1 Subscriber number
    كنتور بين شهري كنتور شهري 2220000
    مثلا هر وقت مشتركمكالمه داخل شهري داشته باشد كنتور شهري افزايش پيدا مي كند و هر وقت مكالمه بين شهري يا موبايل داشته باشد كنتور بين شهري افزايش مي يابد.اين كنتور ها در هارد سيستم ذخيرهشدهسپس به صورت يك فايل به روي Tape يا Mod يا CD ذخيرهو به مركز محاسبات ارسال مي گردد . اين روش محاسبه شارژينگ كه بر اساس شمارش كنتور و عددي مي باشد را اصطلاحا Bulk مي گويند . علاوه بر محاسبه شارژينگ به صورت Bulk در سيستم هاي ديجيتال اطلاعات شارژينگ به صورت جزئيات كامل نيز ذخيره مي شود . محاسبه اطلاعات به صورت اتوماتيك AMA ( automatic message accounting ) در اين حالت در هنگام مكالمه هر مشترك اطلاعات كامل يك مكالمه به صورت دقيق داخل فايل ذخيره مي شود . اين اطلاعات اصولا فقط براي مكالمات بين شهري ، موبايل ، و بين المللي ذخيره مي شود و براي مكالمات شهري ذخيره نمي گردد . اطلاعاتي كه ذخيره مي شودبه صورت زير مي باشد :

    . Time Pulse Zone Duration Date Callednumber Calling number
    . ساعت تعداد پالس كنتور شماره zone مدت مكالمه تاريخ شماره مشترك B شماره مشترك A

    از روي اين اطلاعات مي توان كل هزينه مكالمات مشترك در يك مدت زماني خاص را محاسبه كرده و در اختيار وي قرار داد . شارژينگ مراكز موبايل به صورت AMAثبت مي گردد و كليه مكالمات مشتركين روي هارد ديسك سيستم سوئيچ ذخيره شده سپساز طريق يك سيستم انتقال DATA به مركز Billing center منتقل شده و در آنجا شارژينگ مشتركين محاسبه ميگردد . هر دقيقه مكالمه مشترك موبايل با ثابت 8 پالس و مكالمه مشترك موبايل با موبايل ديگر 10پالس مي باشد كه در اين حالت با جابجائي موبايل از ناحيه خود به ناحيه ديگر هزينه رومينگ نيز به آن اضافه ميگردد . اگر محاسبه شارژينگ فقط در مركز محلي خود مشترك انجام گيرد به آن LocalAMA مي گويند ولي اگر محاسبه شارژينگ در مركز راه دور هر شهر انجام گرفته سپس به مركز شهري ارسال گردد به آنCommon AMA مي گويند . روش دوم براي يكسان سازي محاسبه در سطح يك شهر انجام مي گيرد تا از اختلاف محاسبات جلوگيري شود و بيشتر در زمان هاي قبلكه مراكز شهري آنالوگ بودند و قادر به محاسبه نبودند به كار ميرفت ولي اكنون كه تمامي مراكز ديجيتال بوده و خود داراي پردازشگر مركزي مي باشد از روش LAMA استفاده مي گردد .

    واحد تغذيه و نيروي مركز مخابرات :
    مخابراتيكي ازسازمانهاي بسيار حساس و مهم هر كشور مي باشد از كار افتادن آن از نظر امنيتي بسيار خطرناك است . به همين خاطر بايد هميشه فعال باقي بماند وكار دائمي آن منوط به وجود برقو رساندن آن به دستگاهها مي باشد . به همين علت جريان برق مركز هيچ وقتاز يك خط انتقال نيرو گرفته نمي شود و هميشه سعي مي شود كه تجهيزات كمكي نيز براي آن به كار گرفته شود . اين تجهيزات كمكي عبارتند از باتري و ژنراتور در صورت قطع برق به هر علتي ابتدا اگرفقط يك مسير جريان قطع شده باشد سيستم به صورت اتوماتيك از مسير ديگر برق مصرفي را تامين مي كند ولي در صورت قطع هر دو مسير ابتدا جريان برق از طريق باتري ها گرفته مي شود . باتري ها در پك سالن قرار دارند و ظرفيت آنها به حدياست كه بتواند تا راه اندازي ژنراتور جريان دستگاهها را تامين كند . در صورت نبود اشكال فني در ژنراتور درست بعد از دو دقيقه كه جريان از باتريها گرفته مي شود ژنراتور به كار مي افتد و جريان از طريق آن تامين مي شود و به اين ترتيب سيستم مخابراتي هميشه آماده مي باشد.

    هرکجا محرم شدی چشم از خیانت باز دار
    ای بسا محرم که بایک نقطه مجرم میشود

  3. #3
    تاریخ عضویت
    2012/12/01
    محل سکونت
    اصفهان
    نوشته ها
    388
    124
    مدیر کل سایت

    آشنائی با موج جدید مخابرات Next Generation Network

    آشنائی با موج جدید مخابرات Next Generation Network

    برای دیدن سایز بزرگ روی عکس کلیک کنید

نام: ngn.jpg
مشاهده: 30
حجم: 103.3 کیلو بایت




    دنياي مخابرات، امروزه با سرعت چشمگيري در حال دگرگوني و گسترش است. كشور ما نيز به عنوان بخش كوچكي از دهكدة جهاني، بايد با اين تغييرات سريع، هماهنگي و همراهي كند و طبعاً اين مساله هزينه هاي اجتناب ناپذيري را براي ما ايجاد مي كند. بنابراين بايد به اين سوال پاسخ دهيم كه در برنامه ريزي هاي كوتاه مدت و بلند مدت براي طراحي شبكة مخابرات كشور، چه عواملي را بايد مد نظر قرار داد تا اين هزينه ها را به حداقل رساند. در نوشتار حاضر به توصيف اوليه اي از شبكه هاي نسل جديد مخابرات مي پردازيم


    با آن كه تقريبا همه بر اين باورند كه موج بزرگ بعدي در صنعت مخابرات در قالب شبكه هاي نسل آينده يا Next Generation Network ) NGN) ظهور نموده است، اگر تعريف روشن و صريحي از NGN خواسته شود با جواب هاي بعضاً متناقض روبه روخواهيم بود. در واقع NGN براي هر شركت مخابراتي اعم از آن هايي كه به تازگي وارد اين عرصه شده اند يا آن هايي كه سال هاست به ارائه خدمات ارتباطي مشغولند، مفهوم خاصي دارد. در اين نوشتار سعي مي شود با تشريح دلايل و محرك هاي پديده NGN، ابعاد آن تا حد ممكن باز شود و تاثيرات ناشي از آن بر روند فعاليت شركت هاي مخابراتي نشان داده شود
    تصاوير پيوست شده تصاوير پيوست شده
    • نوع فایل: pdf ngn.pdf (449.2 کیلو بایت, 14 نمايش)
