تکنیک های لحیم کاری چیپ ماینر
- لحیم کاری روی چیپ
- 1-با یک برس نرم، یک لالیه نازک خمیر فلکس روی چیپ بزنید،
- 2-روی پایه های چیپ خمیر قلع بزنید (خمیر قلع را با فلکس رقیق کرده و به خوبی هم بزنید)، با پنس مقدار کمی خمیر قلع را به طور یکنواخت در دو طرف پایه های چیپ بزنید، همچنین کمی خمیر قلع به دو پد بزرگ در وسط اضافه کنید، توجه داشته باشید که خمیر قلع را بیش از حد نزنید.
- 3-چیپ را روی پری هیتر قرار دهید تا قلع ذوب شود ، دمای کار پری هیتر را در محدوده ℃270 کنترل کنید، زیرا اگر این دما بیشتر شود، چیپ به راحتی آسیب می بیند.
- 4-جداسازی چیپ
- بر روی پایه های چیپ با برس فلکس بزنید، قسمت های مربوط به برد را بر روی پری هیتر قرار دهید تا لحیم ذوب شود، سپس با پنس چیپ
- را جدا کنید. قسمت هایی از برد که نیاز به لحیم کاری ندارند، تا حد امکان بر روی پری هیتر قرار ندهید تا دما به برد و اجزا آسیب نرساند.
فایل پیوست 978

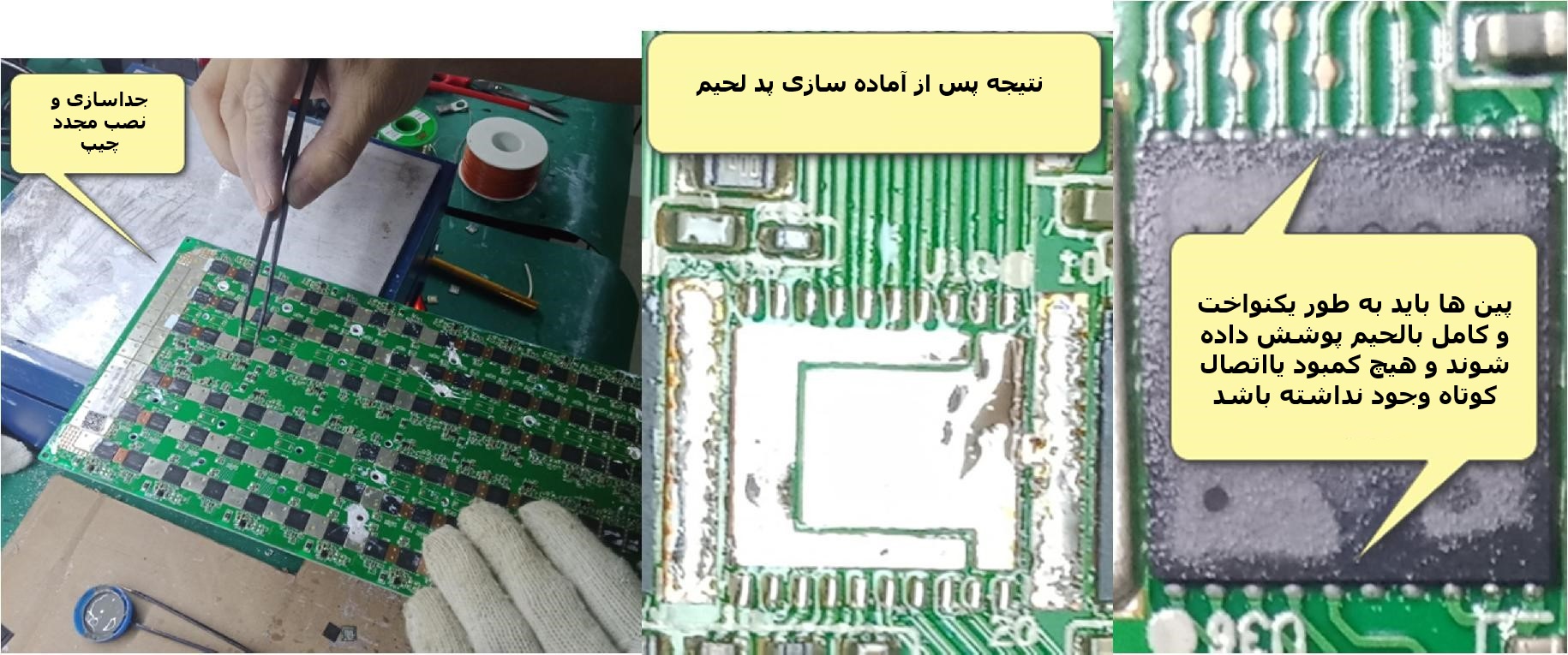

پس از جدا کردن چیپ قدیمی، با پنس کمی خمیر قلع بر روی پد لحیم بزنید، توجه کنید که زیاد نزنید، خمیر قلع پس از ذوب شدن به پد لحیم می چسبد، با نوک پنس بر روی پد لحیم حرکت دهید تا خمیر قلع به طور یکنواخت و صاف پخش شود.
چیپ را با پنس گرفته و به طور دقیق بر روی پد لحیم آماده شده قرار دهید، سپس بر روی پری هیتر حرارت دهید تا لحیم ذوب شود. لحیم چیپ و پد لحیم ذوب شده و به طور خودکار تنظیم می شوند و لحیم کاری کامل می شود. بهتر است که دو طرف چیپ پس از نصب ، دارای پایه های یکنواخت و پر از لحیم باشد و هیچ گونه کمبود یا اتصال لحیم وجود نداشته باشد.
در حین لحیم کاری، حتما ً دستکش بپوشید تا از سوختگی ناشی از دما جلوگیری شود
