این نسخه شامل نمودار شماتیک مدار اصلی و جهت سیگنال تراشه و معرفی ولتاژ است
مروری اساسی:
Whatsminer M20S تک هش برد از مجموع 105 چیپ مدل "KF1920" استفاده می کند ،و جهت سیگنال به ترتیب از U1 به U105 منتقل می شود.

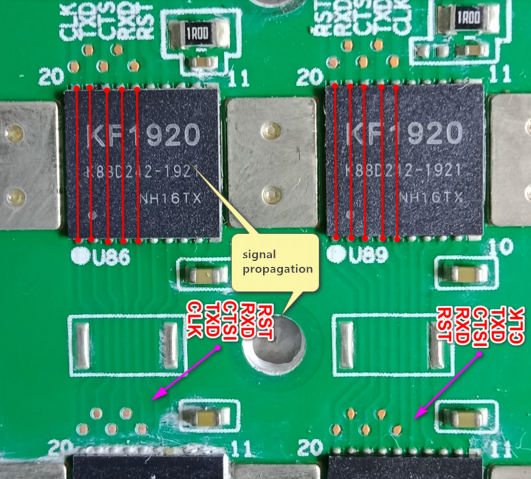

جهت سیگنال: "CLK / RXD / RST / CTSI" ، انتقال از U1 به U105 ، انتقال "TXD" از U105 به U1

نام: 16221829137491926.jpg نمایش: 150 اندازه: 94.7 کیلو بایت

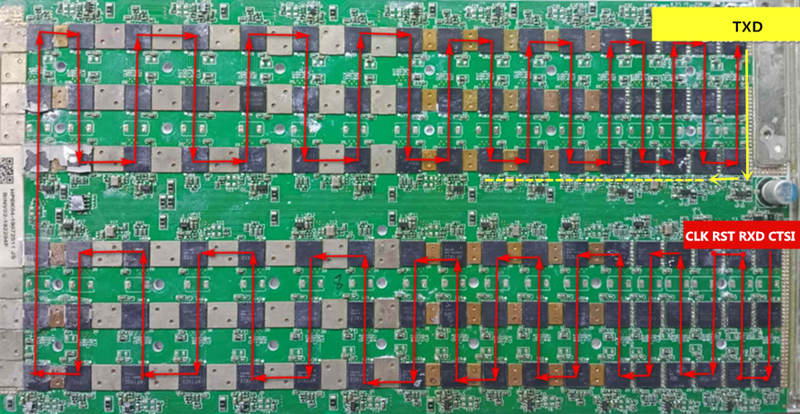

کل برد دارای 35 دامنه ولتاژ است ، هر دامنه ولتاژ شامل 3 چیپ ، در مجموع 105 چیپ است


نام: 16221829131058567.jpg نمایش: 131 اندازه: 93.9 کیلو بایت

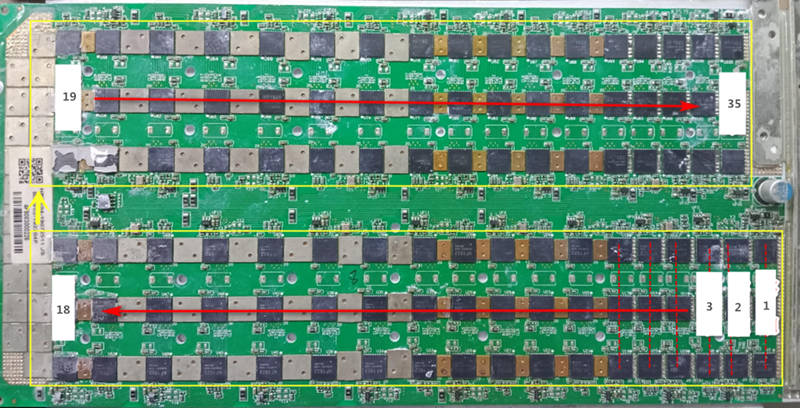

هر چیپ در هشبرد 5 نقطه برای تست دارد

عبارتند از: "CLK / TXD / CTSI / RXD / RXT"


نام: 16221829148234406.jpg نمایش: 152 اندازه: 71.3 کیلو بایت


با اندازه گیری ولتاژ و مقاومت نقطه تست می توانید چیپ خراب مربوطه را پیدا کنید
